中空纤维膜制氮机

中空纤维膜制氮机(膜分离制氮机)是利用中空纤维膜组可对压缩空气中气体组份进行选择、扩散、渗透的原理,实现从压缩空气中直接制取产品氮气的气体分离设备。


常压脱附再生的原理

中空纤维膜制氮机(膜分离制氮机)、集装箱式膜制氮机、不锈钢膜制氮机、撬装膜制氮机、防爆膜制氮机

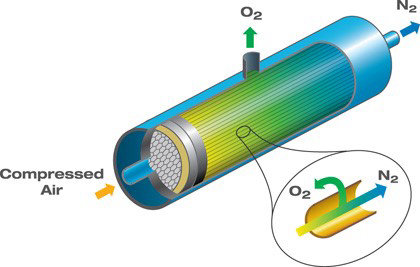

原理

薄膜对某些气体组分具有选择、渗透和扩散的特性,以达到气体分离和纯化的目的。中空纤维膜分离制氮的膜组是一个圆筒状的高分子材料制成的中空纤维膜束,每束象列管式换热器包含上百根中空纤维,每根纤维直径不足1毫米,就象人的头发丝一样细,压缩空气由纤维束的一端进入,气体分子在压力作用下,首先在膜的高压侧接触,然后是吸附、溶解、扩散、脱溶、逸出。每种气体都含有不同的渗透速率,氧、二氧化碳、水蒸汽等渗透速率“快”,由高压内侧纤维壁向低压外侧渗出,由膜组件一侧的开口排出;渗透速率小的“慢气”-氮气被富集在高压内侧,由膜组件的另一端排出,从而实现了氧-氮的分离。

各种气体渗透速率排列顺序

各种气体渗透速率排列顺序

中空纤维膜膜组的产气量、回收率、抗油性、透水性、耐压高低、压力冲击等参数优劣决定了膜组的性能好坏和使用寿命的长短。


特点

  • 中空纤维膜制氮机能够生产纯度低至90%的氮气(非氧含量),但更普遍的是产出纯度为95%~99.9%的氮气,来满足用户现场不同纯度氮气的需求。
  • 运行稳定、快速产出合格氮气,最短在5~10分钟即可产出合格氮气,随开随用;
  • 节能制氮氮气纯度自动调节技术(选配),满足行业用户,不同氮气纯度下使用,方便快捷;
  • 采用空压机供气系统、净化干燥系统、制氮机系统分别模块撬装预制,用户现场安装简单快捷;
  • 制氮机系统管路全不锈钢设计,压缩空气无铁锈污染,保护膜组。
  • 产出氮气压力高,可达1.3Mpa或更高,不需要配增压机,减少投资。
  • 选配DCS多功能监控系统和远程无线监控系统,可实现设备本地监控和远程监控,数据存储与查询,系统运行工况尽在掌握;
  • 7*24小时全面和专业的服务,专人定期电话或现场回访用户,提醒用户各种注意事情,督促用户及时维护与保养;
  • 可定制满足石油石化、医药食品、防爆、ASME、20年压力容器等特殊机型。



稳定运行的有效保证

1.空压机出口配有气水分离器,能够去除95%以上的液态水及油污混合物,减小了冷干机和过滤器负荷。

2.冷干机采用高温型,设计进气温度≤80℃,确保系统净化除水干净。

3.冷干机和过滤器前有缓冲罐,稳定制氮机均压进气时空气流速,有效提高冷干机和过滤器净化效果。

4.配置三级过滤器,净化精度最小含油量0.001ppm,配置活性炭除油,防止油雾进入制氮机,非活性炭简易过滤器。

5.空气缓冲罐、过滤器底部配有自动和手动排水装置,方便排水。

6.中空纤维膜膜组原装进口,全新优质。

7.制氮机系统管路全不锈钢设计,压缩空气无铁锈污染,保护膜组。

8.氮气纯度不合格氮气自动排空并报警,氮气纯度合格供气。


系统组成

可分空气压缩机、净化装置、制氮装置、氮气储存等部分。

包括:螺杆空压机、 W级气水分离过滤器、空气缓冲罐、7级过滤器、冷干机、5级过滤器、活性炭除油器、3级过滤器、中空纤维膜制氮机、氮气检测装置、氮气储罐等基本单元模块。


中空纤维膜制氮机系统组成

空气压缩机为制氮机提供压缩空气源,空压机供气压力为1.2~1.6Mpa,出口含油量3ppm以下。目前永磁变频或双级压缩变频空压机在节能降耗上较为突出。
气水分离过滤器通过旋风分离结构,可以去除99%的液态水;
比传统气水分离器增加了过滤功能,去除3mm以上颗粒;
根据使用情况定期更换滤芯(建议4000h更换一次);
需要定期检查过滤器自排器是否通畅,定期清洗自排器。
空气缓冲罐对压缩空气进行稳压,通过闪蒸降温析出空气中的水分和油份;
需定期检查罐底自排器是否通畅,定期清洗自排器。
7级除油过滤器去除1mm以上颗粒;残余含油量≤0.1ppm w/w;
根据使用情况定期更换滤芯(建议4000h更换一次);
需要定期检查过滤器自排器是否通畅,定期清洗自排器。
冷冻式干燥机标配选择高温型,进气温度≤80℃,确保出口露点在3~10℃。
需定期检查冷干机自排器是否通畅,定期清洗自排器;
需定期检查冷干机冷媒压力; 需定期吹扫冷干机散热器。
5级高精过滤器去除0.01mm以上颗粒,残余含油量≤0.01ppm w/w;
 根据使用情况定期更换滤芯; 需要定期检查过滤器自排器是否通畅,定期清洗自排器。
活性炭除油器去除油蒸汽和碳氢化合物,残余含油量≤0.001ppm w/w;
根据使用情况定期更换除油器填料(建议8000h更换一次)。
3级超精过滤器去除0.01mm以上颗粒,残余含油量≤0.003ppm w/w;
根据使用情况定期更换滤芯(建议4000h更换一次);
 需要定期检查过滤器自排器是否通畅,定期清洗自排器。
中空纤维膜制氮机(膜分离制氮机)选择优质、全新(非回收)、性价比高的中空纤维膜膜组;
全不锈钢连接管路、管件 用最少的压缩空气,产出更多的氮气,高产出比。
产出氮气迅速稳定,产气压力高,设备操作方便简单。
 制氮机产氮纯度、压力、流量数据参数存储可查。
氮气检测调节通过调节、检测、稳压产出符合设计要求的成品氮气,具有检测合格供气、不合格排空的功能;
氮气储罐稳定压力和储存氮气,用于瞬时用气和大气量用气。


技术指标

型号氮气产量(Nm³/h)功率(kw)
纯度95.0%96.0%97.0%98.0%99.0%99.5%99.9%
回收率49%45%41%36%29%24%20%
NC302036312520141051~1.5
NC3040726250402820102~3
NC30601089375604230153~4
NC3080144124100805640204~6
NC31202161861501208460306~8
NC316028824820016011280408~10
NC32003603102502001401005010~12
NC32404323723002401681206010~12
NC32805044343502801961407010~12
NC33205764964003202241608012~16
NC340072062050040028020010016~18

1.压缩空气源要求:压力:1.2~1.6Mpa、常压露点:-17~ -10℃、含油量:0.01ppm、颗粒度:0.01μm

2.产品氮气参数:压力:0.8~1.4Mpa常压露点:-60℃

3.回收率=出口氮气量/进口空气量*100%;(进口空气量非空压机标注气量)。

4.Nm³/h为标方流量,指1个大气压、20℃下的流量。


配置功能

序号

项目

常规项

选配项

1.

制氮机进气压力

指针式、直观

实时数字显示与记录

2.

氮气产气压力

指针式、直观(可调)

实时数字显示与记录

3.

氮气纯度

实时数字显示(报警点设定)

4.

氮气流量

玻璃转子流量计

温压补偿数字流量计

5.

氮气纯度合格供气

自动、手动

6.

氮气纯度不合格排空

自动、手动、声光报警

7.

制氮机氮气纯度调节

手动

自动

8.

制氮机快速启停

根据氮气压力执行

根据用户数据指令执行

9.

高清触摸屏

/

工艺流程动态显示

10.

制氮机紧急停机

/

11.

制氮机数据

/

存储与查询

12.

DCS多功能远程监控

/

启停与数据传输

选配知名品牌的元器件
